弛張沸騰篩如何通過變頻器調節振頻的基本工作原理詳解
變頻器作為工控領域中使用非常廣泛的一種調速設備，它專門是對三相異步電動機進行調速的電氣設備。變頻器在工廠中使用是十分普及的，關于它的工作原理，今天我來給朋友們分享一下我的理解。
石英砂專用雙層弧形香蕉弛張篩優點：
1、由于篩面做弛張運動能夠傳遞給物料50G的加速度，所以能夠篩分難篩物料，篩孔不容易堵塞。
2、將香蕉篩和弛張篩的各自優點有機地融合在一起。入料端物料速度快、料層薄，大量物料透篩，處理量高。排料端篩面傾角低，物料速度慢，這得以將剩余的篩下物徹底透篩，達到非常高的篩分效率。

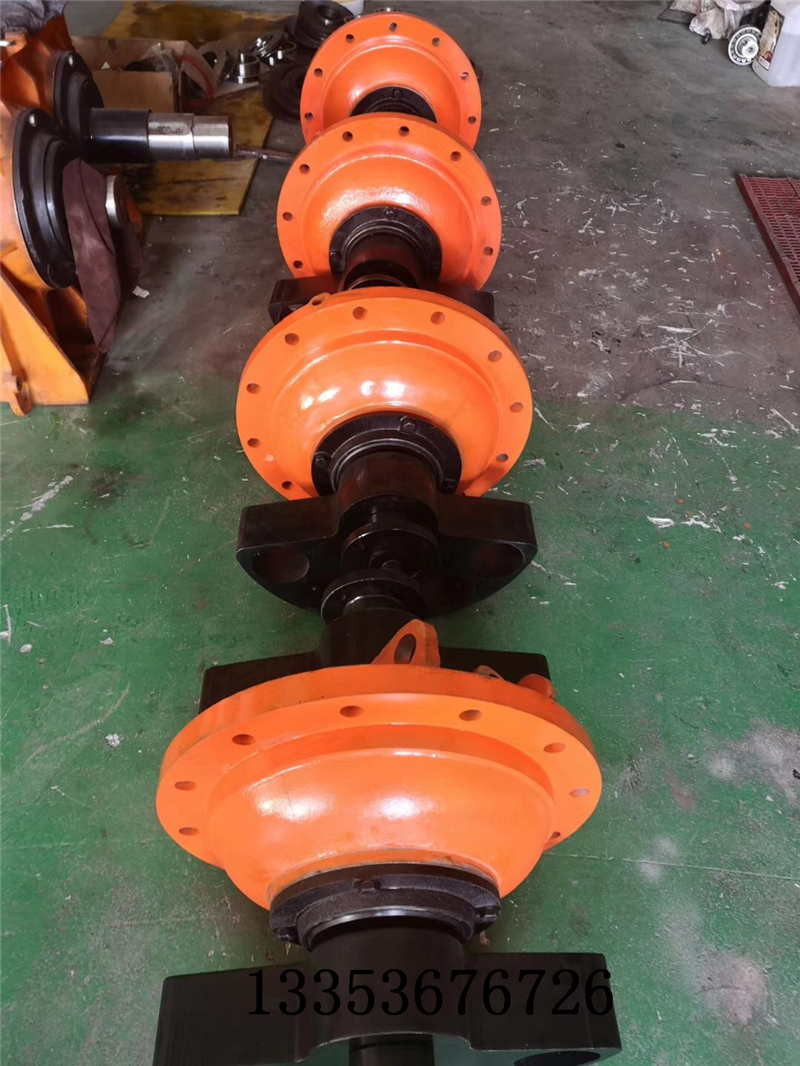

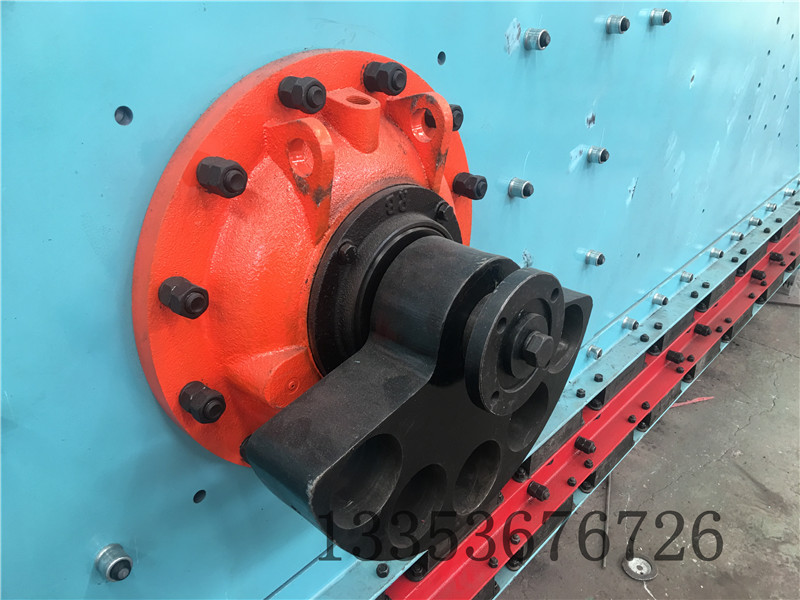

3、線性運動的箱式激振器可靠性高、維護簡單。
4、弛張篩的聚氨酯篩板是通泰機械公司特殊設計的，以承受50g的振動強度以及每分鐘800次的曲張，篩板使用壽命長、篩機坐落在空心的橡膠彈簧上，產生的噪音小，而且橡膠彈簧壽命長。篩機和支撐結構承受的載荷比傳統的弛張篩小得多（盡管弛張篩能產生50g的振動強度，遠大于傳統篩機的5g）。
5、篩分機側部“U”形設計以形成密封，側板無磨損，而且防止了篩上物進入篩下、篩板用楔形橡膠條固定，不需要任何螺栓，拆裝方便、快捷、篩分機轉動部件少，運行可靠性高，日常維護工作量少，利用率高、浮動篩框振幅可調
弛張沸騰篩變頻器的工作過程
我在平時工作中會經常接觸到變頻器這種設備，應該說我對這種設備還是比較熟悉的。變頻器這種設備的主要目的是改變電源的頻率，我們知道我們國家使用的不管是220V的市電，還是380V的動力電，它們的頻率都是50HZ。如果電動機接在380V，頻率為50HZ的電壓下那么電動機的轉速是無法改變的。在有的場合我們會用降壓的方式對電機的轉速進行降速調節，當然這時也可以用變頻器使電源的頻率低于50HZ的，但是在有的場合我們需要使電機的轉速更高一些，這時需要變頻電機進行高速運行，這樣就需要對電源的頻率有要求了，在高速運行時就需要使電源的頻率高于50HZ。在以上各種情況下，我們就需要一種電氣設備來改變電源的頻率，因此變頻器就運應而生了。
石英砂石專用弛張沸騰篩遙控變頻柜的接線說明-弛張沸騰篩變頻器改變頻率的過程
我們所見到的變頻器有三相輸入，也有單相輸入的。不管是單相輸入還是三相輸入，它們進入變頻器都要經過如下的環節，首先第一個環節就是把交流電變成直流電，這一環節主要是由整流二極管組成，變成脈動的直流電后再通過大電容進行濾波，此時如果是三相動力電輸入的，濾波后得出的電壓大約是530V的直流，如果是單相電路輸入，那么濾波后所得到的直流電壓大約在300V。
第二個環節是如何把得到的直流電通過一定的技術手段再變為三相交流電，變頻器在這個環節里主要用到了六個大功率絕緣柵晶體管，簡稱IGBT，這六個絕緣晶體管是在控制電路的指揮下以對管的形式輪流導通的，比如下圖的V1管和V6管導通，就有了UV兩相的線電壓、V3管和V2管導通，就形成了VW兩相的線電壓、V5管和V4管導通，就形成了WU兩相的線電壓。
石英砂石專用弛張沸騰篩遙控變頻柜的接線說明
這種導通模式是在控制電路精確指引下形成的，我們通常見到變頻器輸出的波形并不是真正意義上的正弦交流電，而是按照一種脈寬調制PWM的方式，這種方式輸出的波形可以等效成正弦波，因此我們也叫SPWM波形。如下圖所示，這種波形通入到三相異步電動機后，由于繞組是電感性的，因此就會在電機繞組中形成正弦波形了。
我們控制的時候，只要用參數調節脈寬波形的寬度，因此所等效的三相電的頻率也就會發生改變了，也就輸出了不同的等效電壓，因此電機的轉速就會跟著改變，以上就是變頻器主電路的整個工作流程。當然為了使變頻器具有各種功能，變頻器中還需要有運算電路、檢測電路、驅動電路、保護電路等，這樣就形成了一個完整的變頻器了。
河南鵬威機械位于河南省新鄉市牧野區環宇工業園區，生產廠家提供設備結構圖紙、價格計算，歡迎廣大用戶實地考察！
